当前位置:首页 > 产品中心 > 蝶阀

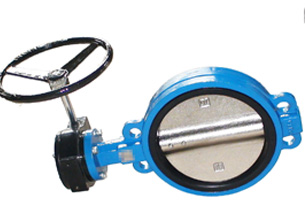

中线软密封蝶阀
蝶阀系列

中线软密封蝶阀

尺寸:DN50~DN1200
压力等级:PN6~PN16
主体材料:碳钢、球墨、不锈钢
连接形式:对夹

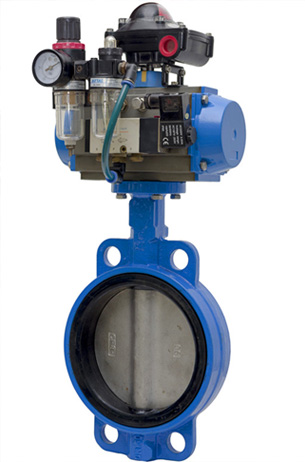

操作方式:手柄、蜗轮传动、电动、气动
原材料优质
可量身定制
售后服务完善
产品介绍
产品特点
技术参数
工程案例
相关产品
产品介绍
蝶阀适用手温度≤120℃,,公称压力≤1.6MPa的食品、医药、化工、石油、轻纺、造纸等给排水,气体管理上作调节流量和截流介质的作用。

产品特点
1、密封性能可靠,可达到零泄漏。
2、设计合理、结构独特,重量轻,启动迅速。
3、操作方便,省力灵巧。
4、可以任何位置安装,维修方便
5、密封件可以更换。密封性可靠达到双向密封零泄漏。
6、密封材料耐老化、耐腐蚀,使用寿命长等特点。
技术参数
公称通径 DN(mm) 50-1200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
  密封试验 0.66 1.1 1.76
  气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等
适用温度 ≤120℃

公称通径DN 主要外形尺寸 主要连接尺寸 参考重量(kg)
    PN1.0MPa PN1.6MPa
毫米 L H H0 A B D0 n-d D0 n-d
50 43 63 438 125 125 110 4-14 125 4-18
65 46 70 453 125 125 130 4-14 145 4-18
80 46 83 478 125 125 150 4-18 160 8-18
100 52 105 519 125 125 170 4-18 180 8-18
125 56 115 713 325 245 200 8-18 210 8-18
150 56 137 749 325 245 225 8-18 240 8-22
200 60 164 843 325 245 280 8-18 295 8-22
250 68 206 947 363 313 335 12-18 350 12-22
300 78 230 1013 363 313 395 12-22 400 12-22
350 78 248 1046 363 313 445 12-22 460 16-22
400 102 289 1135 363 313 495 16-22 515 16-26
450 114 320 1126 465 439 550 16-22 565 20-26
500 127 343 1138 546 481 600 20-22 620 20-26
600 154 413 1394 546 556 705 20-26 725 20-30
700 165 478 1534 546 556 810 24-26 840 24-30
800 190 525 1659 546 556 810 24-26 950 24-33
900 203 585 1748 617 706 1020 24-30 1050 28-33
1000 216 640 1805 632 706 1120 28-30 1160 28-36
1200 254 755 2035 632 706 1340 32-33 1380 32-39
