当前位置:首页 > 产品中心 > 蝶阀

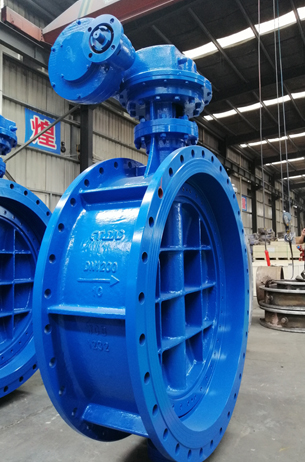

法兰硬密封蝶阀
蝶阀系列

法兰硬密封蝶阀

尺寸:DN50~DN4000
压力等级:PN6~PN100
主体材料:碳钢、不锈钢、双相钢、铬钼钢
连接形式:法兰
操作方式:手柄、蜗轮传动、电动、气动、液动
原材料优质
可量身定制
售后服务完善
产品介绍
产品特点
技术参数
工程案例
相关产品
产品介绍
本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。广泛应用于热力、冶金、电力、石油化工、给排水、供暖、燃气、自来水等管道上。

产品特点
1、采用国内最先进的三偏心金属密封结构,具有双向承压,密封性能可靠,可达到零泄漏。
2、启闭蝶板时密封面迅速脱离阀座,磨损小,启闭迅速,开关省力。
3、双向压蝶阀的活动阀座后面装弹性元件,自动补偿密封力和密封面间的磨损,保证双向密封无泄漏。
4、体积小,重量轻,安装方便。
5、三偏心结构具有自锁功能,关闭时截段介质,也可任意调节介质流量。
技术参数
公称通径 DN(mm) 50-4000 50-2600
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
  密封试验 0.66 1.1 1.76 2.75 4.4
  气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
适用温度 碳钢:-29℃~425℃   不锈钢:-40℃~600℃

公称通径DN 主要外形尺寸 主要连接尺寸 参考重量(kg)
PN0.6MPa PN1.0MPa
毫米 英寸 L H H1 A B D D1 z-d D D1 z-d
50 2 108 92 378 180 200 140 110 4-14 165 125 4-18 17
65 21/2 112 101 399 180 200 160 130 4-14 185 145 4-18 20
80 3 114 110 413 180 200 190 150 4-14 200 160 8-18 23
100 4 127 120 445 180 200 210 170 4-18 220 180 8-18 25
125 5 140 137 502 180 200 240 200 4-18 250 210 8-18 40
150 6 140 155 550 270 280 265 225 8-18 285 240 8-22 47
200 8 152 185 650 400 425 320 280 8-18 340 295 8-22 60
250 10 165 218 735 400 425 375 335 12-18 395 350 12-22 95
300 12 178 259 831 450 560 440 395 12-22 445 400 12-22 124
350 14 190 284 914 450 560 490 445 12-22 505 460 16-22 181
400 16 216 326 1019 535 580 540 495 16-22 565 515 16-26 260
450 18 222 351 1079 535 580 595 550 16-22 615 565 20-26 338
500 20 229 376 1206 535 580 645 600 20-22 670 620 20-26 360
600 24 267 430 1267 570 660 755 705 20-26 780 725 20-30 540
700 28 292 507 1410 750 550 860 810 24-26 895 840 24-30 580
800 32 318 567 1617 750 550 975 920 24-30 1015 950 24-33 845
900 36 330 625 1736 750 550 1075 1020 24-30 1115 1050 28-33 1050
1000 40 410 683 1910 900 750 1175 1120 28-30 1230 1160 28-36 1500
1200 48 470 795 2220 1000 925 1405 1340 32-33 1455 1380 32-39 2000
1400 56 530 910 2510 1000 925 1630 1560 36-36 1675 1590 36-42 3000
1600 64 600 1010 2710 1000 925 1830 1760 40-36 1915 1820 40-48 4700
1800 72 670 1130 3025 1100 980 2045 1970 44-39 2115 2020 48-48 6500
2000 80 760 1350 3270 1100 980 2265 2180 48-42 2325 2230 52-56 8700
